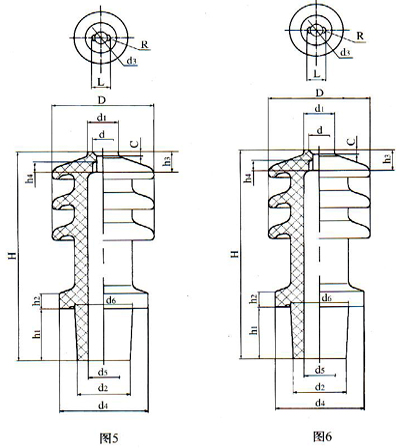

工厂代号 瓷套型号 图号 伞数 主要尺寸 爬电距离
mm		 重量
g
D d1 d2 d3 d4 d5 d6 d H h1 h2 h3 h4 L R C
1001-19 BL-10/315 5 2 115 35 65 14 100 35 65 25 240 60 18 25 10 22 3.5 5 230 1800
1001-20 BLQ-10/315 6 3 115 35 60 14 100 35 65 25 240 60 18 24 10 24 3.5 5 270 1700
1001-21 BL1-10/315 5 3 110 42 60 14 100 35 65 29 240 65 16 22 10 22 3.5 5 260 1700
1001-22 BL-20/315 6 3 115 35 60 14 100 35 60 25 300 60 18 25 10 22 3.5 5 340 2300
1001-23 BLQ-20/315 6 4 115 35 60 14 100 35 60 25 300 60 18 25 10 22 3.5 5 380 2600
1001-24 BLQ1-10/315 6 3 115 35 60 14 100 35 65 25 340 160 18 24 10 24 3.5 5 270 2300
1001-25 BLQ2-10/315 5 3 115 35 60 14 100 35 65 25 290 110 18 22 10 22 3.5 5 270 2100

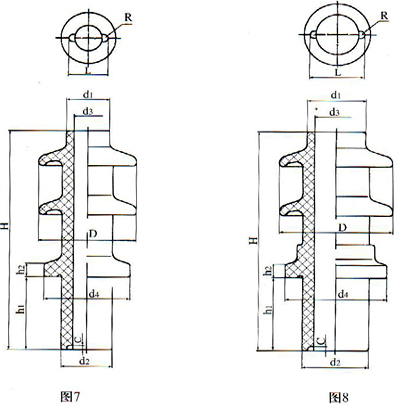

工厂代号 瓷套型号 图号 伞数 主要尺寸 爬电距离mm 重量g
D d1 d2 d3 d4 H h1 h2 L R C
1001-25 B-10/630 7 2 115 55 65 35 100 300 100 18 46 5 6 230 2200
1001-26 BQ-10/630 7 3 115 55 65 35 100 300 100 18 46 5 6 270 2280
1001-27 B-10/3150 8 2 150 85 100 60 150 320 120 25 82 6 6 270 4200
1001-28 BQ-10/3150 8 3 150 85 100 60 150 320 120 25 82 6 6 320 5000
1001-29 BQ-10/4000 8 3 180 105 120 80 170 320 120 25 105 6 6 340 6800
1001-30 B-20/630 7 3 115 55 65 35 100 340 100 18 46 6 6 340 2600
1001-31 B-20/3150 8 3 160 85 100 60 150 360 120 25 82 6 6 340 5500
1001-32 B-20/4000 8 3 180 105 120 80 170 360 120 25 105 6 6 340 7000
1001-33 BQ-20/8000 8 4 250 180 180 130 245 430 120 25 -- -- -- 500 9000
